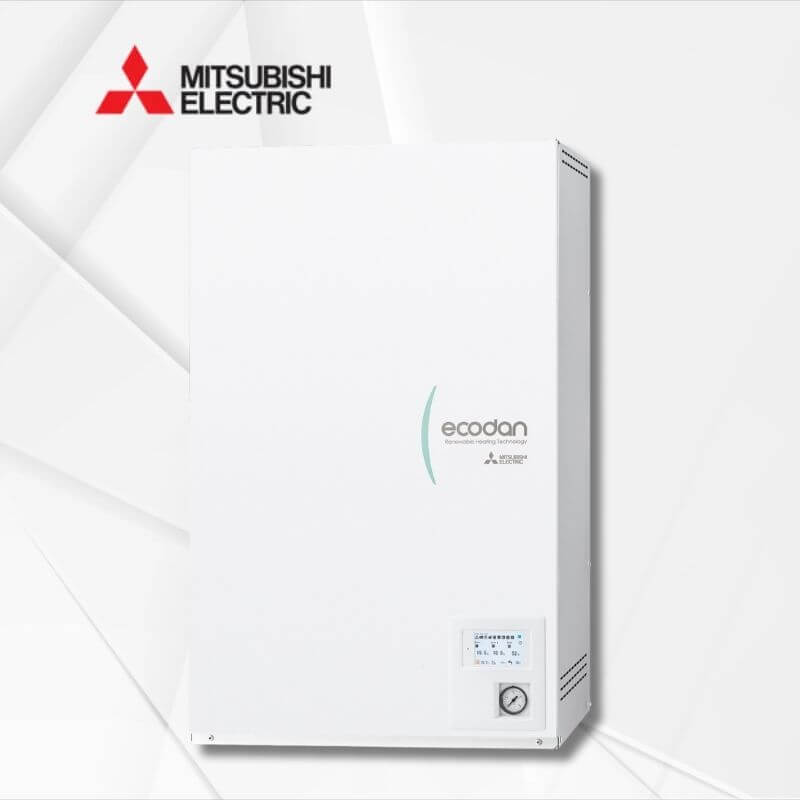

Mitsubishi toplotna črpalka za sanitarno vodo brez bojlerja ERSFYM9E | notranja enota

Modeli zunanjih enot SUZ-SWM, PUD-SWM, PUD-SHWM se povezujejo z notranjimi enotami s cevno povezavo premera 6,35 mm (1/4“) za tekočo in 12,7 mm (1/2“) za plinsko fazo ter s štirižilnim kablom preseka 4 x 1,5 mm2.

Električni priklop pomožnih grelcev se izvede ločeno v notranji enoti z enofaznim ali trofaznim električnim napajanjem, odvisno od moči. Pri modelih PXZ je potrebno ločeno električno napajanje vodne notranje enote za elektroniko in ločeno napajanje za pomožne grelce.

Razdalje povezav med notranjo in zunanjo enoto so lahko:

• 2 do 26 m za SUZ-SWM40VA2 in SUZ-SWM60VA2
• 2 do 46 m za SUZ-SWM80VA2 in SUZ-SWM100VA
• 2 do 30 m za vse modele PUD razen PUD-SHWM140YAA
• 2 do 25 m za PUD-SHWM140YAA
• do 30 m za PXZ-4F75VG (vsota vseh cevnih povezav max 60 m)
• do 30 m za PXZ-5F85VG (vsota vseh cevnih povezav cevi max 70 m)

• MAC-587IF-E – Wi-Fi vmesnik za MELCloud
• PROCON A1M – vmesnik ModBus za nadzorne sisteme
• PAR-WT60R-E – brezžični daljinski upravljalnik
• PAR-WR61R-E – sprejemnik za brezžični daljinski upravljalnik
• PAC-TZ02-E – hidravlični modul za 2 ogrevalni coni, za vse Ecodan enote razen E*SE
• PAC-TH011TK2-E – tipalo za bojler STV (4pin, 5 m)
• PAC-TH012HT-E – visoko temperaturno tipalo za obstoječi ogrevalni sistem
• PAC-TH011-E – tipalo za nadzor ogrevalne cone (par-dovod in povratek ene cone)
• PAC-SE41TS-E – tipalo temperature prostora
• PAC-IF071B-E – sistemski krmilnik temperature dovoda (glavni) za kaskadno vezavo

Zalogovniki

• TESY EV50 40 zalogovnik ogrevalne in hladilne vode 50 l
• TESY EV80 46 zalogovnik ogrevalne in hladilne vode 80 l
• SVK 100 zalogovnik ogrevalne in hladilne vode 100 l (priklop zgoraj)
• TESY V 100 55 ACF W zalogovnik ogrevalne in hladilne vode 100 l
• TESY V 200 60 ACF W zalogovnik ogrevalne in hladilne vode 200 l

Rezervoarji STV

• TESY EV 2×10 S 160 60 HP rezervoar STV z enim izmenjevalcem 1,7 m2
• TESY EV 2×15 S 200 60 HP rezervoar STV z enim izmenjevalcem 2,5 m2
• TESY EV 2×15 S 300 65 HP rezervoar STV z enim izmenjevalcem 3,0 m2
• TESY EV 2×23 S 500 75 HP rezervoar STV z enim izmenjevalcem 6,0 m2
• TESY EV 2×5 2×12 S2 300 65 HP rezervoar STV z dvema izmenjevalcema 2,45 in 1,0 m2

Toplotne črpalke za pripravo sanitarne vode

• TESY HPWH 3.2 100 U01 toplotna črpalka za ogrevanje sanitarne vode, 100 l
• TESY HPWH 2.1 FS 260 U02 toplotna črpalka za ogrevanje sanitarne vode, 260 l
• Kovinski podstavki za zunanje enote BLOCK BASE
• BLOCK BASE AA teža 40 kg za enote YAA VAA
• BLOCK BASE KA teža 28 kg za enote VKA YKA VHA YHA

Talni gumijasti podstavki

• 400 mm (D-400 x V-95 x Š-150) za klimatske naprave ter toplotne črpalke manjših dimenzij
• 600 mm (D-600 x V-150 x Š-200) za klimatske naprave ter toplotne črpalke večjih dimenzij

Drugo

• FERNOX TF1 magnetno ciklonski vodni filter
• FERNOX ESR 3/4 elektrolitski odstranjevalec vodnega kamna
• Tropotni preklopni ventil z motornim pogonom (AVC15RS)
• Lovilna posoda kondenza za zunanje enote ECODAN in ZUBADAN iz pocinkane pločevine
• prašno barvano z osnovo in končno barvo + kit blažilcev vibracij s priborom za montažo
